    刮板機(刮板輸送機)

    刮板機(刮板輸送機)

    適用物料：煤炭、矸石

    價格區間：2000-10000元/米

    處理能力：100t/h-1000t/h

    產品別名：輸送機

    索要優惠報價

    銷售熱線：
    13782587121

    刮板機(刮板輸送機)

      刮板輸送機簡稱刮板機，是常用的輸送機械之一，用刮板鏈牽引，在槽內運送散料，穩定耐用，刮板機可用於水平運輸，亦可用於傾斜運輸。

      刮板輸送機結構堅實。能經受住煤炭、矸石或其他物料的衝、撞、砸、壓等外力作用，是皮帶輸送機代替不了的。

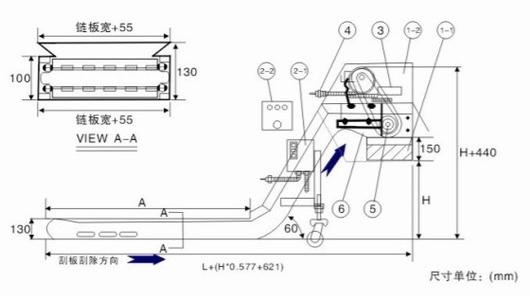

    刮板機型號結構圖

    可根據用戶需要加鋼網反衝、刮屑器、渦流分離器、油水分離器等形成綜合過濾係統提高產品表麵加工精度，節約冷卻液，降低工人勞動強度，是一種應用比較廣泛的機床輔助裝置。與機床整體連接後，可同步或單獨工作。

    型號
    		MS16 MS20 MS25 MS32 MS40
    機槽寬度B(毫米)
    		160 200 250 320 400
    機槽高度h(毫米)
    		160 200 250 320 360
    刮
    板
    鏈
    條
    鏈條節距t(毫米)
    		100 125 160 200 200
    鏈條形式
    和代號

    模鍛鏈
    		DL10 D12.5 DL16
    滾子鏈
    		GL10 GL12.5 GL16
    雙板鏈
    		      BL20 BL20
    刮板形式
    和代號
    T型

    U2型

    鏈條速度
    U(米/分)
    0.16

    0.20
    0.25
    0.32
    輸出送量Q(米8/時) 11-25 17-39 23-54 48-88 67-124

    電
    動
    機
    功
    率
    (千瓦)


    1.5

    2.2

    3.0

    4.0

    5.5
    7.5
    11/50

    15/13

    18.5/17

    22

    30

    37/40

    刮板輸送機大長度L0(米) 80 80 80 80 80
    允許傾斜安裝角度
    00<=a<=150
























    FU型鏈式刮板輸送機技術參數表：

    參數/型號

    FU150

    FU200

    FU270

    FU350

    FU410

    FU500

    FU600

    FU800

    機槽寬度mm

    150

    200

    270

    350

    410

    500

    600

    800

    *理想粒度mm

    ≤4

    ≤5

    ≤7

    ≤9

    ≤11

    ≤13

    ≤15

    ≤18

    *大粒度≤10%

    ≤8

    ≤10

    ≤14

    ≤18

    ≤21

    ≤25

    ≤30

    ≤36

    速度m/s

    輸送量（m3/h）

    0.17

    8

    16

    25

    40

    65

    100

    140

    --

    0.21

    10

    22

    40

    50

    80

    128

    175

    280

    0.26

    15

    30

    50

    80

    120

    160

    220

    350

    0.36

    20

    40

    70

    110

    160

    220

    340

    480

    0.40

    25

    58

    90

    140

    190

    270

    400

    550

    0.53

    --

    --

    110

    180

    240

    360

    500

    700

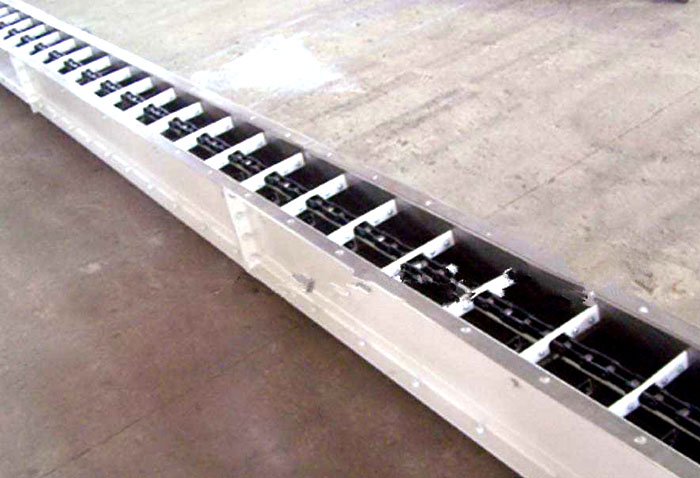

    種類圖片

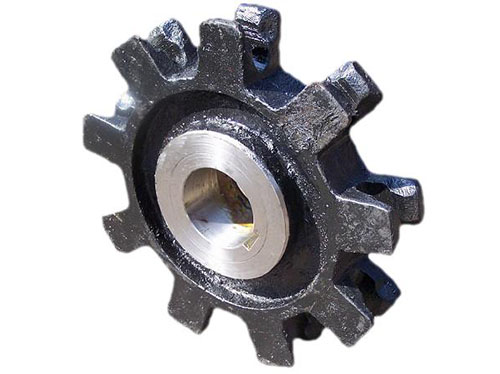

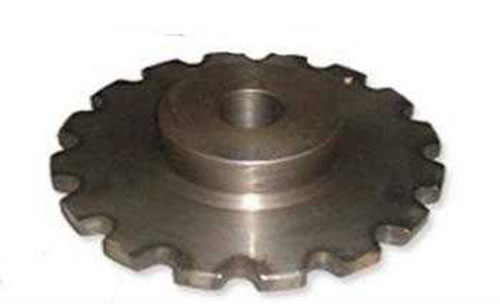

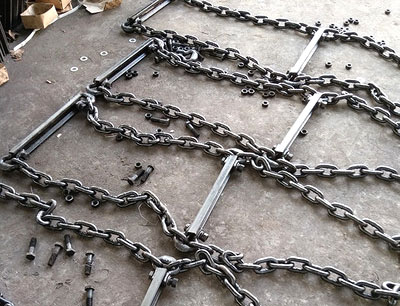

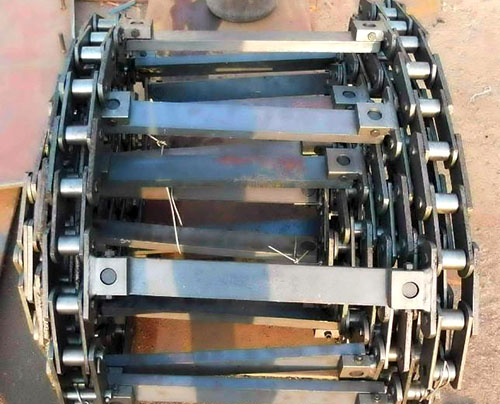

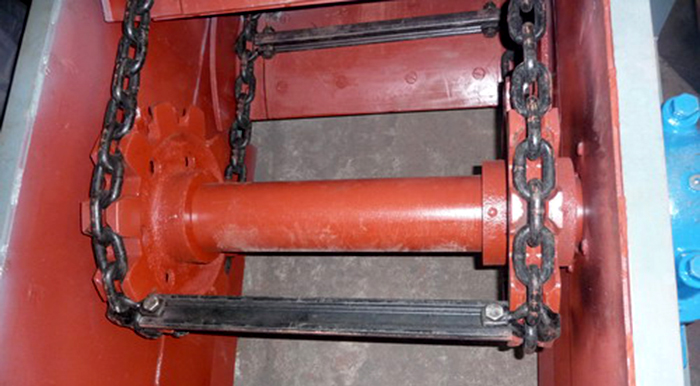

    鏈條鏈輪配件

    刮板機使用說明

    安裝
    1安裝的一般要求
    1.1埋刮板輸送機的驅動裝置一般不包括機械安全保護裝置，用戶必須設置電動機的過流保護裝置，以防過載引起故障。
    1.2數台埋刮板輸送機串聯使用時，應設有電氣聯鎖裝置。單台埋刮板輸送機應設事故開關。
    2安裝前的準備工作
    2.1設備運到現場後，應對該機各個部件進行檢查、清理、分類妥善保管，以防鏽蝕和損壞。
    2.2刮板鏈條是埋刮板輸送機的關鍵部件，安裝前應事先檢查刮板鏈條節與節之間是否轉動靈活，如不靈活應拆下除鏽清洗或用砂紙打磨直至轉動靈活為止，嚴禁塗抹潤滑油脂。
    3安裝
    3.1本公司生產的埋刮板輸送機出廠時，各段機殼標有組合順序號，安裝時應按號碼方向進行組合，不得錯號和反向。
    3.2確定埋刮板輸送機的中心是決定安裝質量的重要環節，機體組裝完畢後，必須測定整機的直線度。根據各埋刮板輸送機的長度，機身外壁對頭、尾輪中心線的最大偏差值不超過下表：
    輸送機總長度m ≤10 >10-30
    直線度mm 6 8
    3.3殼體每段相連處，內壁及導輪不得有上、下、左、右的位移。殼體允許在鏈條運行方向前段比後段低，以保證刮板鏈條在運行時不發生卡、碰現象。
    3.4頭尾輪必須對中，輪軸應保證平行，以免刮板鏈條在運行時跑偏。
    3.5頭部殼體是埋刮板輸送機受力最大的部件，應固定牢靠，不得在運行時產生鬆動和位移。
    3.6安裝刮板鏈條時，應明確刮板鏈條的運行方向，切勿裝反。鏈條安裝後應調整張緊裝置，保證刮板鏈條具有適當的鬆緊度。調整完畢後其張緊裝置尚未利用的行程不小於全行程的1/2。
    3.7驅動裝置的電機、減速機和埋刮板輸送機頭輪軸必須平行。減速機的傳動小鏈輪與頭輪軸上的大鏈輪的中心應在同一平麵內，裝上傳動鏈條並在鬆緊度調整適宜後，將驅動裝置固定在基礎上。
    3.8驅動裝置安裝後，取下傳動鏈條啟動電機觀察減速機低速軸的旋轉方向是否與頭輪旋轉方向一致，準確無誤後，再裝傳動鏈條。
     試車運轉，空載運轉
        完成輸送機安裝後，即可進行空載試車運轉，開車前應作如下準備：
    1所有軸承及轉動部件及減速機內應有足夠的潤滑油脂。
    2檢查並清除埋刮板輸送機內的工具及鐵件。
    3全麵檢查埋刮板輸送機各部件是否完整無損，刮板鏈條的鬆緊度是否合適。
    一切準備工作就序後，先手動盤車觀察刮板鏈條運行方向是否正確，刮板鏈條與整機殼體有無卡、碰、刮等不良現象，與頭輪齧合是否良好，當其無異常情況後，即可接通電源，啟動開關試車運轉，空載運行時，應分別在頭部、尾部、中間段、彎曲段觀察刮板鏈條和驅動部分的運行情況。
    4當空載運行2小時無異常情況後，進行負載運轉，負載運行時，加料應逐漸加，力求均勻。以防堵塞發生過載，超過選型設計要求的大塊物料嚴禁混入埋刮板輸送機中，負載運行2小時後，若一切正常，即可進入正常工作。
     操作與維修
    1每次啟動後應先進行空載運行15分鍾，在設備無異常的情況下負載運行。
    2無特殊情況不負載停機，正常情況下應在卸料完畢後再停機。
    3在由幾台埋刮板輸送機組成的一條輸送線上，應先開動最後一台，然後逐台向前，停車順序則相反
    4運行時應檢查機器各部件，刮板鏈條應保證完好無損，若發現有殘缺損傷應及時修複或更換。
    5運行時應嚴防鐵件及大塊物料混入機槽，謹防損壞設備。
    6保證所有軸承和驅動部分有良好的潤滑，但避免油脂進入機槽內。
    7各潤滑部位的潤滑要求見下表：
    潤滑部位名稱 潤滑油脂類 潤滑周期 加注方法
    各轉動部位軸承 耐水潤滑脂 500小時 塗 抹
    開式傳動鏈及大小鏈輪 耐水潤滑脂 1.5個月 塗 抹
    調節裝置螺杆及螺母 耐水潤滑脂 1.5個月 塗 抹
    調節裝置導軌 石墨潤滑脂 2個月 塗 抹
    減速機 40號機油 4個月

    傾

    抹

    故障的排除
    故障情況 原因分析 處理方法
    刮板鏈條跑偏 1.   整機安裝不合要求，殼體直度過大，輪軸偏斜，頭、尾輪不對中。 2.   殼體變形。 3.   張緊裝置調節後尾輪偏斜。 1.   檢查安裝質量。     2.   矯正殼體。 3.   重新調節。
    刮板鏈條拉斷 1.   鏈條磨損。 2.   過載運行,，造成鏈條強度不夠。 3.   有硬物料落入機槽內 卡住鏈條。 1.   更換鏈條。 2.   杜絕長時間的過載運行。 3.   人工排料後，再均勻給料。
    刮板拉彎以致斷裂 1.   殼體不直。 2.   連接法蘭處位置錯移卡住刮板。 1.   檢查安裝質量。 2.   拆除原安裝，重新安裝。
    刮板鏈條運行時嘈聲過大。 1.   有硬物料落入機槽 2.   某節鏈條鬆動或不靈活。 1.   清除雜物。 2.   更換鏈節
    頭輪與刮板鏈條齧合不好。 1.頭輪鏈偏刮，與基準不平行，與殼體要求不對中。 2.長期運行後鏈條磨損過大。 1.校正頭輪軸並找正。   2.更換鏈條。
